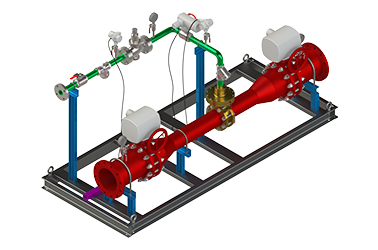

七氟丙烷泡沫比例混合裝置是把七氟丙烷與泡沫混合液按照一定比例混合的裝置,混合比為5%,混合狀態下,七氟丙烷為液態。
來自七氟丙烷供給系統的高壓(初始為4.2MPa)七氟丙烷經減壓裝置減壓到比最高工作壓力高0.1MPa的壓力,然后進入比例混合器。
比例混合器內置特制的平衡閥,可以把七氟丙烷減壓到混合液的入口壓力,實現七氟丙烷的壓力于水壓平衡,且最大壓差可達1.1MPa。
經過平衡的七氟丙烷及泡沫混合液分別進入各自的計量孔板,而計量孔板也是采用的寬流量比例混合技術,隨著泡沫混合液流量的變化,混合液孔板會隨之變化,同時通過聯動機構使七氟丙烷的孔板隨之變化,這樣就能實現非常寬的流量范圍,而且最小流量可小至3L/s。
七氟丙烷泡沫比例混合器采用VISION寬流量比例混合技術,使其最小流量能夠滿足3L/s。
特有的平衡閥設計,使七氟丙烷泡沫的壓力可以高于泡沫混合液壓力1.1MPa,以滿足0.6至1.6MPa的工作壓力范圍。
