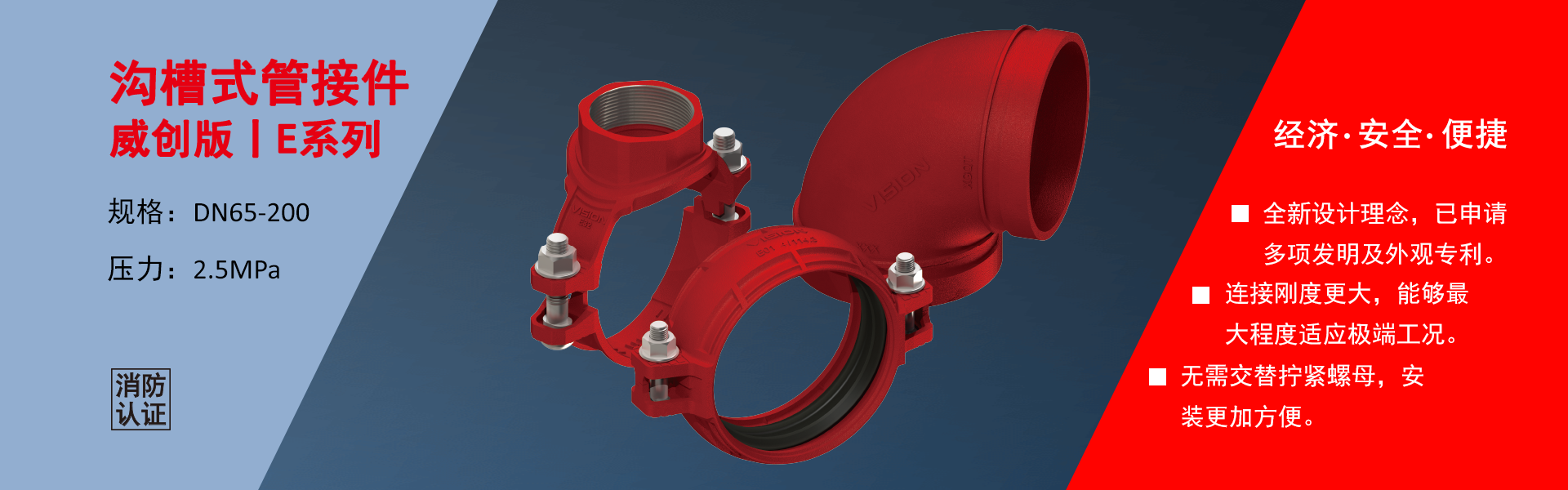

剛性接頭E01型
? 拱形結構,受力更加合理,外觀已申請專利。
? 通過鍵前端的齒與鍵后端的斜面與溝槽的前后端接觸,從而限制管道角向位移,已申請發明專利。
? 接頭螺栓座采用限位設計,外側有支撐 ,支撐有底面和斜面兩種配合方式,當連接鑄造下公差溝槽時,兩片外殼的支撐為斜面合,當連接鑄造標準溝槽時,兩片外殼的支撐為底面接觸,當連接鋼管滾制溝槽時,接頭鍵前端的齒會適當嵌入到鋼管表面,兩片外殼的支撐為斜面配合或底面配合,從而實現更大剛度,同時也增加了螺栓座的強度及接頭整體的靜水壓能力和抵御彎曲力矩的能力,螺母單側可直接擰緊,無需兩側螺栓交替擰緊,已申請發明專利。
? 螺栓座采用網格狀設計,既可以防止螺栓打滑,也起到防松的作用,同時由于螺母法蘭墊與螺栓座部分接觸,這樣可以緩解管道系統的振動傳遞給螺栓螺母,延長螺栓螺母的使用壽命,已申請發明專利。
管件E02/E03/E04
緊湊型設計,CE值更小,但90度彎頭的曲率半徑約為0.75D,與0系列短徑系列彎頭保持一致,最大程度減小管件的當量長度,由于合理的通流面積及曲率半徑設計,使其當量長度滿足GB50084附錄C的規定及GB50974《消防給水與消火栓》表10.1.6-1。
機械三通E31/E32
? 多層塔狀及環狀結構,受力更加合理,已申請外觀專利。
? 上蓋及下蓋弧形連接環內側設計有軸向及周向的齒 ,安裝完成后,齒與管道表面的嚙合可以很好的抵御軸向和側向彎曲力矩,已申請發明專利。
? 螺栓座接觸部位設計有雙向傾斜的接觸面 ,一個為軸向傾斜,用于抵御軸向彎曲力矩,一個為側向傾斜,用于抵御側向彎曲力矩,從而減輕螺栓在彎曲力矩作用下的載荷,已申請發明專利。
? 螺栓座采用網格狀設計,既可以防止螺栓打滑,也起到防松的作用,同時由于螺母法蘭墊與螺栓座部分接觸,這樣可以緩解管道系統的振動傳遞給螺栓螺母,延長螺栓螺母的使用壽命,已申請發明專利。
